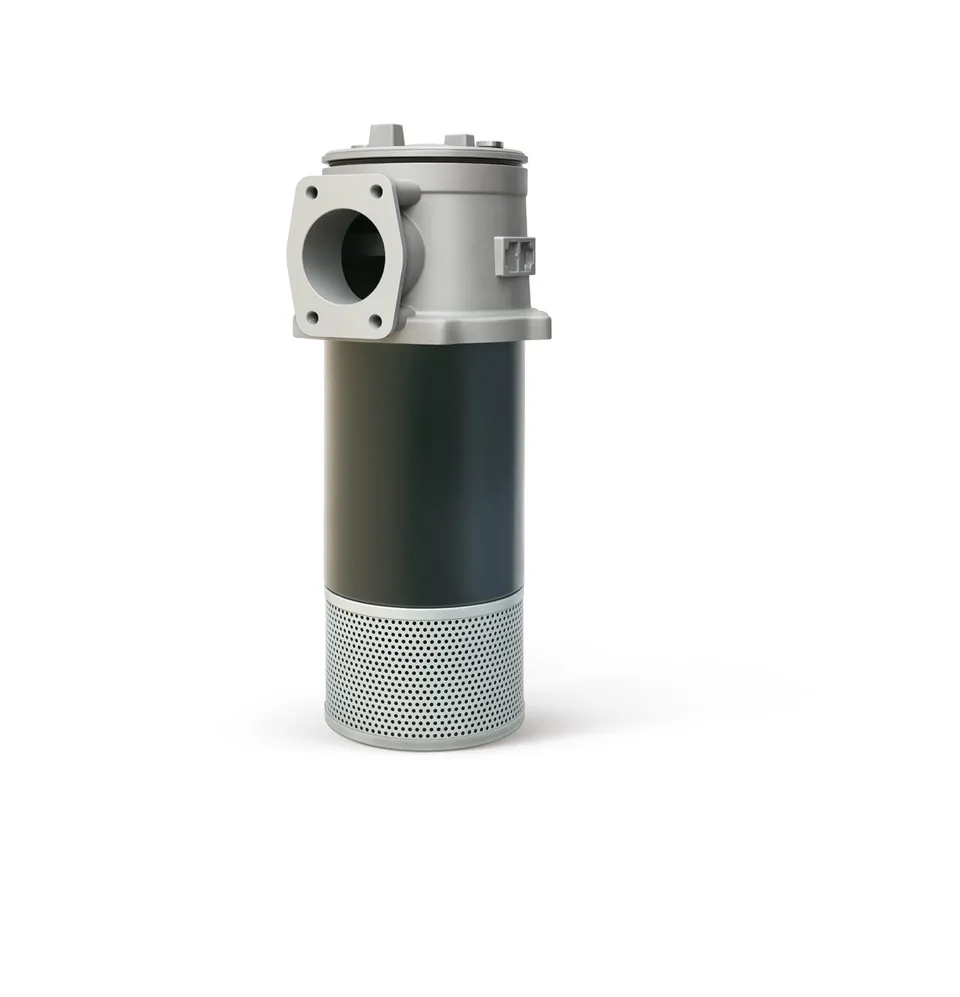

RFB-direkte-retur-selvtætnende oliereturfilter

RFB-serien med direkte bagside, selvforseglende linjereturfilter

      ●RFB-serien af ​​selvtætnende magnetiske oliereturfiltre med direkte retur bruges primært til finfiltrering af hydrauliksystems olieretur. De bortfiltrerer metalpartikler, der genereres af komponentslid i det hydrauliske system, såvel som forurenende stoffer såsom gummiurenheder fra slidte tætninger, hvilket sikrer, at olien, der strømmer tilbage til tanken, forbliver ren.

Hovedfunktion

●Dette filter kan installeres direkte på toppen, siden eller bunden af ​​olietanken. Filterhovedet er blotlagt uden for olietanken, og cylinderen er delvist nedsænket i olietanken, hvilket forenkler systemrørledningen og gør systemlayoutet mere kompakt.

●Udstyret med en bypass-ventil: Under opstart af kold olie, når systemets væsketemperatur er for lav, kan flowpulseringer og andre faktorer forårsage for stort differenstryk over filteret, hvilket forhindrer hovedmaskinen i at fungere. I tilfælde, hvor filterelementet bliver tilstoppet med forurenende stoffer, vil omløbsventilen, der er forbundet parallelt under filterdækslet, automatisk åbne ved et differenstryk på 0.4MPa, hvilket beskytter filterelementet og sikrer normal drift af system.

●Med kontraventil: Filteret er placeret på siden og bunden af ​​tanken, så der ved udskiftning af filterelementet vil olien i tanken ikke flyde ud.

●En væskestrømsdiffusor er tilvejebragt, som er sammensat af en væskestrømsdiffusor og den nederste del af cylinderen, hvilket gør det muligt for returolien at strømme jævnt ind i olietanken, hvilket gør det vanskeligt at generere bobler, reducerer re-entry luft, reducerer turbulens af aflejrede forurenende stoffer, og giver grov filtrering, når bypass-ventilen åbnes.

●Udstyret med en kombineret visuel indikator og elektrisk signalanordning samt et overløbsrør og en smudsfælde: Da filterelementet gradvist bliver tilstoppet, kan tilstopningsniveauet observeres på den visuelle indikator, og samtidig kan et elektrisk signal afgives sendes, når signaltærsklen på 0.35MPa er nået. Et overløbsrør og en smudsfælde er installeret i bunden af ​​filterelementet, hvilket muliggør nem fjernelse sammen med filterelementet under udskiftning, og derved forhindrer forurenende stoffer i at falde tilbage i olietanken.

●Den har nem installation, tilslutning og udskiftning af filterelement: Olieindløbet er forbundet via en flange, og til installationsflangen mellem filterhovedet og olietanken kan brugerne designe og bore seks flangeboltehuller på olietankpladen iht. til de angivne dimensioner i diagrammet. Ved at skrue filterets topdæksel af, kan filterelementet udskiftes, eller der kan tilføres olie til tanken.
